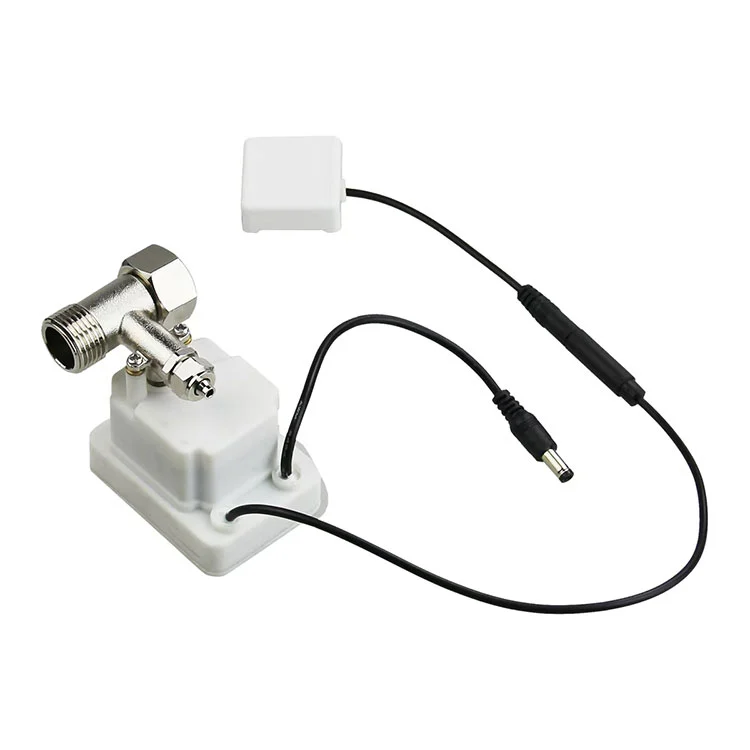

KY-KT-27 — 24V задвижващ клапан за пречистване на водомер за интелигентни водомери и пречиствателни системи.
≥1,8 N·m изходен въртящ момент · 2400:1 механично обработен метален редуктор · IP66 корпус · ≤10 s реакция на клапана · ≤80 mA работен ток · 450 mA ток на заключен ротор.
Поддържа електрическо дистанционно управление и ръчна аварийна работа. Аларменият кабел за теч задейства автоматично затваряне на клапана и червен индикатор при контакт с вода. Проектиран за платформи с клапани DN15–DN20.
Персонализиране на OEM: напрежение, дължина на кабела и конектор, контролна логика, ниво на въртящия момент, брандиране и опаковка. Стандартна MOQ от 500 бр.; време за доставка 15–25 работни дни след одобрение на пробата.Изпратете спецификациите на вашия клапан за съответстваща оферта.
Ако търсите изпълнителни механизми за вентили за интелигентни водомери, системи за пречистване или контрол на тръбопроводи с малък отвор при обем, KY-KT-27 е създаден с една цел: да затваря и отваря клапани надеждно по команда, цикъл след цикъл, без да добавя тежест за поддръжката към вашия продукт или проект.
Kaiye произвежда задвижки за водомери от ранното приемане на интелигентното измерване, с годишен капацитет на задвижването от10 милиона комплектаи над 30 години опит в производството на хардуер и контролни клапани. KY-KT-27 е част от тази доказана в обем платформа – проектирана за OEM интеграция, последователност на партидите и предвидими срокове за изпълнение.
Това не е заместител на каталог. По-долу ще намерите действителните работни параметри, логиката на монтажа и окабеляването, ограниченията за доставка и техническите въпроси, които вашият инженерен екип ще зададе, преди да одобри проба.
Повечето повреди на вентилите на интелигентния измервателен уред не идват от електрониката. Те идват от недостатъчен въртящ момент на остарелите клапани, неизправност на уплътнението във влажни измервателни кутии или конфигурации на окабеляване, които не съответстват на платформата на измервателния уред. KY-KT-27 адресира директно тези три точки на повреда.
Номинален на ≥1,8 N·m чрез редуктор с метална предавка 2400:1, задвижващият механизъм е оразмерен за водомерни вентили DN15 и DN20. Металните зъбни колела са машинно обработени, а не синтеровани, което запазва изходящия въртящ момент при дълги цикли и намалява риска от оголени зъби при условия на спиране.
Измервателните кутии са влажни, понякога потопени и изложени на кондензация. Корпусът IP66 защитава задвижващия механизъм и контролната електроника, позволявайки на задвижващия механизъм да остане функционален във външни шахти, помощни шкафове и заграждения на пречиствателно оборудване.

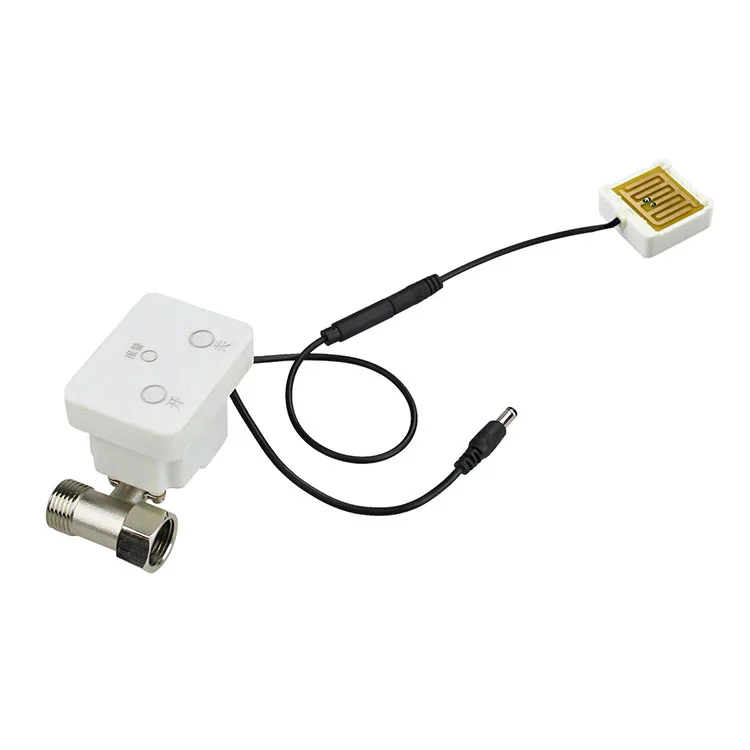

Когато опционалният алармен кабел за изтичане на вода открие контакт с вода, задвижващият механизъм автоматично затваря клапана и активира червен индикатор. Това е свързана защитна реакция, която работи независимо от електрониката на измервателния уред нагоре по веригата, намалявайки зависимостта от намесата на фърмуера.
Екипите за монтаж трябва да работят с вентила, преди да се подаде захранване, а екипите по поддръжката се нуждаят от начин да отварят или затварят вентила по време на обслужване. KY-KT-27 поддържа ръчна аварийна работа заедно с електрическо дистанционно управление, така че вентилът никога не е блокиран.
Таблицата по-долу отразява стандартната конфигурация KY-KT-27. Когато вашата измервателна платформа работи на различно напрежение, крива на въртящия момент или конвенция за окабеляване, тези параметри могат да бъдат персонализирани по време на OEM прегледа.
| Параметър | Стандартна стойност | Бележка за поръчката |
|---|---|---|
| Модел | KY-KT-27 | Потвърдете кода на модела на пробата и листа с данни |
| Номинално напрежение | 24 V DC | Работен диапазон 23–25 V; потвърдете съвместимостта със захранващата шина на измервателния уред |
| Работен ток | ≤80 mA | Бюджет за пиков ток по време на движение на вентила, не само в режим на готовност |
| Ток на заключен ротор | 450 mA | Полезно за оразмеряване на драйвер и защитна верига |
| Изходен въртящ момент | ≥1,8 N·m | Измерено при номинално напрежение; потвърдете спрямо въртящия момент на седлото на клапана |
| Коефициент на намаляване | 2400:1 | Съвпада с платформата на вентила DN15–DN20 |
| Време за реакция на клапана | ≤10 s | Отваряне към затваряне или затваряне към отваряне при номинално напрежение |
| Водоустойчив рейтинг | IP66 | Подходящ за влажни, предразположени към пръски и външни измервателни кутии |
| Окабеляване | Захранващ кабел + кабел за аларма за теч | Дължината на кабела, типът на конектора и цветът на проводника могат да бъдат персонализирани |
Ако вашето приложение работи на 3,6 V, 5 V или 12 V или изисква различно ниво на въртящ момент, инженерният екип на Kaiye може да прегледа натоварването на клапана и да предложи съответстваща конфигурация на задвижващия механизъм, вместо да налага стандартен SKU в несъвместима платформа на клапана.
За OEM купувачите, задвижващият механизъм е толкова добър, колкото и да пасва на корпуса на измервателния уред, стеблото на клапана и контролната платка. KY-KT-27 използва компактна, интегрирана схема, предназначена за кутии с интелигентни измервателни уреди с ограничено пространство, със схема на окабеляване, която отделя захранването от веригата за откриване на течове.
Силово окабеляване.Актуаторът се захранва чрез специален кабел. Задвижващата верига трябва да бъде оразмерена за ток на заключен ротор от 450 mA, дори ако нормалният работен ток е ≤80 mA, тъй като поставянето на клапана може за кратко да изисква по-висок ток. Препоръчва се защита срещу обратна полярност на измервателната платка, ако задвижващият механизъм може да се сменя на място.
Окабеляване за аларма за теч.Кабелът за течове е отделен вход. Когато сензорният кабел открие контакт с вода, задвижващият механизъм затваря клапана и задейства червения алармен индикатор. Тази верига трябва да се третира като вход за безопасност, а не като сигнал за измерване, и трябва да остане независима от комуникационния модул, така че повреда в комуникацията да не деактивира затварянето, предизвикано от теч.
Интерфейс за монтаж.Задвижващият механизъм е проектиран около стеблото на клапана и монтажния модел, използвани при телата на интелигентни измервателни вентили DN15–DN20. Преди освобождаването на обема, купувачите трябва да потвърдят квадрата на стеблото, разстоянието между отворите за монтаж и ориентацията на задвижващия механизъм вътре в корпуса на измервателния уред. Kaiye може да достави проба за проверка на механичното прилягане, преди да бъде поставена производствената поръчка.
Ако също така набавяте корпуса на измервателния уред или пълния вентилен комплект, задвижващият механизъм може да бъде прегледан заедно счерупка на водомераи тяло на клапана за намаляване на несъответствието на интерфейса при сглобяване.
Задвижващият механизъм е позициониран за управление на вентил с малък отвор, където дистанционното електрическо управление и безопасното затваряне са по-важни от високоскоростното задействане. Типичните обемни приложения включват:
Дистанционно отваряне/затваряне за контрол на фактурирането, управление на просрочени задължения и реакция при течове в жилищни сгради и жилищни сметки, управлявани от комунални услуги.
Автоматично изключване при откриване на течове, контрол на нивото на резервоара и работа на клапана за филтърен цикъл в оборудване за пречистване на място на употреба и търговско оборудване.
Пакетно инсталиране при обновяване на стари общини, управление на водата в кампуса и подизмерване в индустриалния парк, където задвижващите механизми се доставят в четири- или петцифрени количества.
Доставка на задвижващи механизми за производители на водомери и магазини за автоматизация на вентили, които интегрират задвижващия механизъм в техния собствен водомер или клапанен продукт, преди да бъдат изпратени до комуналното предприятие.
Тъй като задвижващият механизъм е част от по-широката платформа за водомерни компоненти на Kaiye, купувачите, които се снабдяват с множество компоненти, могат да консолидират квалификация и логистика. Ако вашият проект също така изисква безжична комуникация на ниво измервателен уред, задвижващият механизъм е проектиран да работи заедно с този на Kaiyeбезжичен водомерплатформа, където управлението на клапаните и дистанционното предаване на данни се третират като една система, а не като две отделно квалифицирани части.

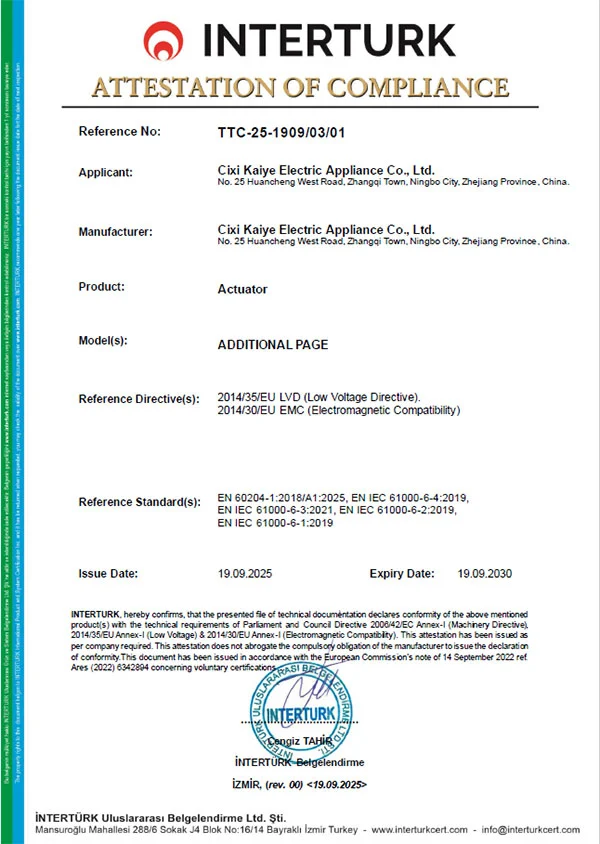

За B2B купувачите „производител“ трябва да означава контрол на процеса, а не просто търговска компания с каталог. Kaiye работи със система за качество ISO 9001, управлява автоматизирано производство на актуаторни възли и произвежда водомерни актуатори повече от две десетилетия. KY-KT-27 се възползва от тази производствена база по три конкретни начина:
Консистенция на партидата.Металните зъбни колела се обработват до контролирани размери. Автоматизираното сглобяване намалява вариациите между модулите в мрежата на зъбните колела, изходящия въртящ момент и времето за реакция – критично, когато инсталирате хиляди задвижващи механизми в един комунален проект.
Входящ преглед и финален тест.Стандартното производство включва функционални проверки за потребление на ток, време за реакция и ход на клапана. Купувачите могат да поискат протокола за проверка и плана за вземане на проби, преди да направят обемна поръчка.
Проследимост.Кодът на модела, производствената партида и записите от тестовете се запазват, така че ако се появи проблем на място, засегнатата популация може да бъде изолирана, вместо да се третира всеки задвижващ механизъм в проекта като подозрителен. За повече информация относно производствената база и системата за качество на Kaiye вижтепрофил на компанията и преглед на производството.
KY-KT-27 се предлага като стандартно устройство, но стандартно не означава фиксирано. За OEM и купувачи на проекти следните елементи обикновено се персонализират след технически преглед:
Напрежение и логика на задвижване.Ако вашата платка на измервателния уред доставя 3,6 V, 5 V или 12 V вместо 24 V, задвижването на задвижването може да бъде прегледано и съпоставено. Полярността на управляващия сигнал и логиката за отваряне/затваряне също могат да бъдат приведени в съответствие с вашата платка.
Кабел и конектор.Дължината на кабела, диаметърът на проводника, цветният код и типът на съединителя могат да бъдат зададени, за да съответстват на корпуса на измервателния уред и монтажното приспособление.
Въртящ момент и предавателно отношение.За клапани с по-висок въртящ момент на седлото или различна геометрия на стеблото, алтернативно предавателно отношение или ниво на двигателя може да е по-подходящо от стандартната конфигурация 2400:1.
Брандиране и опаковане.Маркировка с частен етикет, неутрално опаковане и специфично за проекта етикетиране са налични за поръчки за обем.
Типично MOQ за стандартна конфигурация започва от 500 броя; персонализирано напрежение, кабел или марка може да изискват по-висока MOQ и стъпка за одобрение на проба. Времето за изпълнение на стандартните единици обикновено е 15–25 работни дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите. Окончателното MOQ и времето за доставка се потвърждават при офертата.
Какво е минималното количество за поръчка?
Стандартната конфигурация започва от 500 броя. Персонализираното напрежение, кабел, конектор или брандиране може да изисква по-висока MOQ и стъпка за одобрение на проба.
Може ли задвижващият механизъм да бъде персонализиран за 3,6 V, 5 V или 12 V?
да Стандартното устройство е 24V DC, но устройството може да бъде прегледано и съпоставено с 3,6V, 5V или 12V системи след техническа оценка.
Какво е времето за изпълнение?
Стандартните единици обикновено са 15–25 работни дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите.
Затваря ли вентила автоматично при изтичане на вода?
Да, когато аларменият кабел за теч открие контакт с вода, задвижващият механизъм затваря клапана и активира червен индикатор за аларма.
