Безжичен задвижващ механизъм за водомер 3,6 V за интелигентни водомери DN15–DN25.
Без кабел 2,0 mm 5-пинова plug-and-play връзка, без заваряване на кабел. 3,6 V DC · 2,5–5 V работещ · двойно намаляване: 2400:1 за DN15–DN20, 3700:1 за DN25 · ≥1,8–2,7 N·m въртящ момент · ≤25 mA работен ток · 450 mA ток на заключен ротор · ≤10–16 s отворен/затворен · IP67.
Проектиран за автоматизирано сглобяване на измервателни уреди и захранвани с батерии интелигентни измервателни платформи. Функциите и последователността на пиновете могат да бъдат персонализирани.
Дефиниране на OEM щифтове, съединител и персонализиране на марката. MOQ и времето за доставка се потвърждават при оферта.Изпратете спецификациите на платформата на измервателния уред за съответстваща оферта.
Ако търсите задвижващи механизми за интелигентна производствена линия за водомери, въпросите за одобрение са предсказуеми: връзката изисква ли заваряване на кабел, ще издържи ли въртящият момент на стар вентил и ще съвпадне ли дефиницията на щифта с вашата платка на измервателния уред без преработка? Този задвижващ механизъм без проводник е изграден около тези три ограничения.
Kaiye произвежда задвижки за водомери от ранното приемане на интелигентното измерване, с годишен капацитет на задвижването от10 милиона комплектаи повече от 30 години опит в производството на хардуер и контролни клапани. Този задвижващ механизъм без проводник е част от тази доказана в обема платформа – проектирана за OEM интеграция, последователност на партидите и предвидими срокове за изпълнение.
По-долу ще намерите сравнението на връзката, работните параметри, дефиницията на пиновете, ограниченията за доставка и техническите въпроси, които вашият инженерен екип ще зададе, преди да одобри проба.

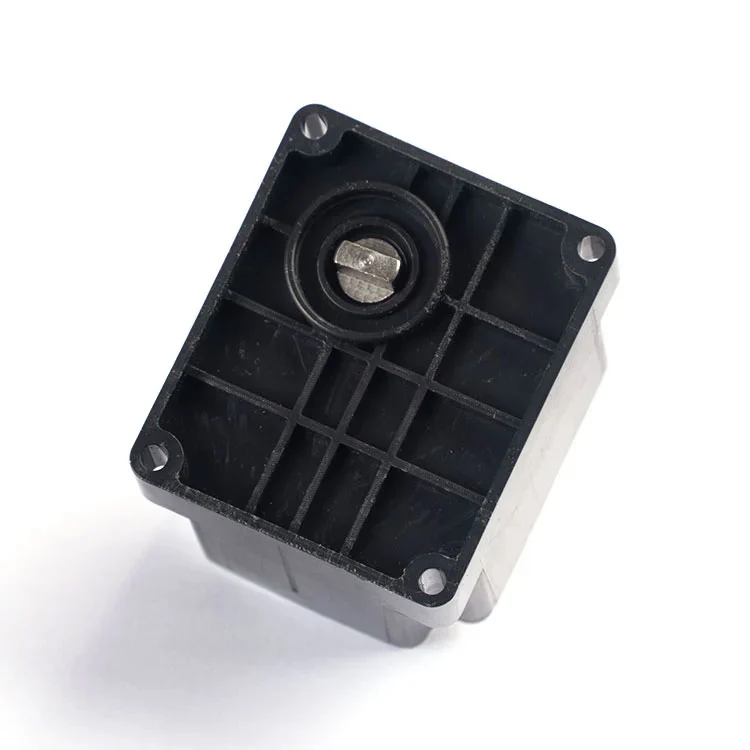

Подравнете 2,0 мм 5-щифтов щепсел с гнездото на измервателната платка и поставете задвижващия механизъм върху стеблото на клапана.
Проверете дали щепселът е поставен напълно и контактът на щифта е стабилен. Не се изисква заваряване на кабели.
Включете захранването и проверете реакцията на отваряне/затваряне, потреблението на ток и хода на клапана преди освобождаване на партидата.
Таблицата по-долу отразява стандартната конфигурация на актуатора без проводник. Когато вашата измервателна платформа работи на различно напрежение, крива на въртящия момент или дефиниция на щифта, тези параметри могат да бъдат персонализирани по време на OEM прегледа.
| Параметър | Стандартна стойност | Бележка за поръчката |
|---|---|---|
| Номинално напрежение | 3,6 V DC | Потвърдете съвместимостта с батерията на глюкомера |
| Обхват на работното напрежение | 2,5–5 V DC | По-високото напрежение в диапазона осигурява по-голям въртящ момент, но съкращава живота |
| Работен ток | ≤25 mA | Бюджет за пиков ток по време на движение на вентила, не само в режим на готовност |
| Ток на заключен ротор | Прибл. 450 mA (мотор от серия 300) | Полезно за оразмеряване на драйвер и защитна верига |
| Коефициент на намаляване | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Съвпадение на редукционното съотношение с размера на клапана; не използвайте 2400:1 на DN25 |
| Изходен въртящ момент | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Потвърдете спрямо момента на затягане на клапана и размера на тръбата |
| Време на отваряне/затваряне | ≤10 s (2400:1) ≤16 s (3700:1) |
Отваряне към затваряне или затваряне към отваряне при номинално напрежение |
| Водоустойчив рейтинг | IP67 | Прахоустойчив и защитен срещу временно потапяне |
| Връзка | 2,0 mm 5-пинов plug-and-play, без заваряване на кабел | Pin функциите и последователността могат да бъдат персонализирани |
Ако вашата измервателна платка използва различна дефиниция на щифтове или очаква различен конектор, инженерният екип на Kaiye може да прегледа интерфейса и да предложи подходяща конфигурация, вместо да налага стандартен щепсел в несъвместима платка.

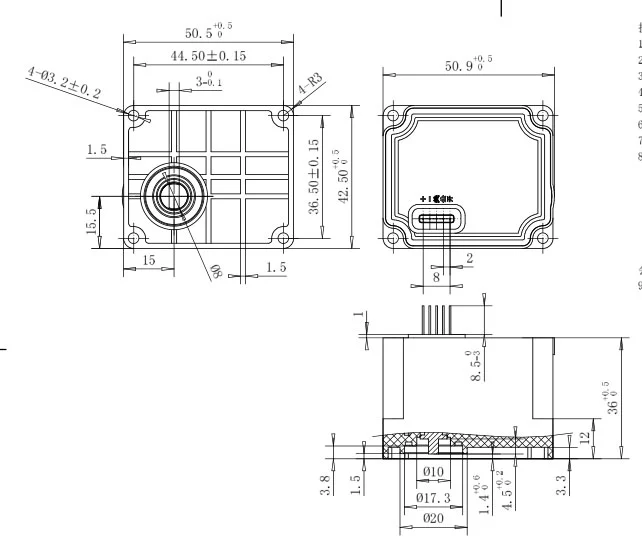

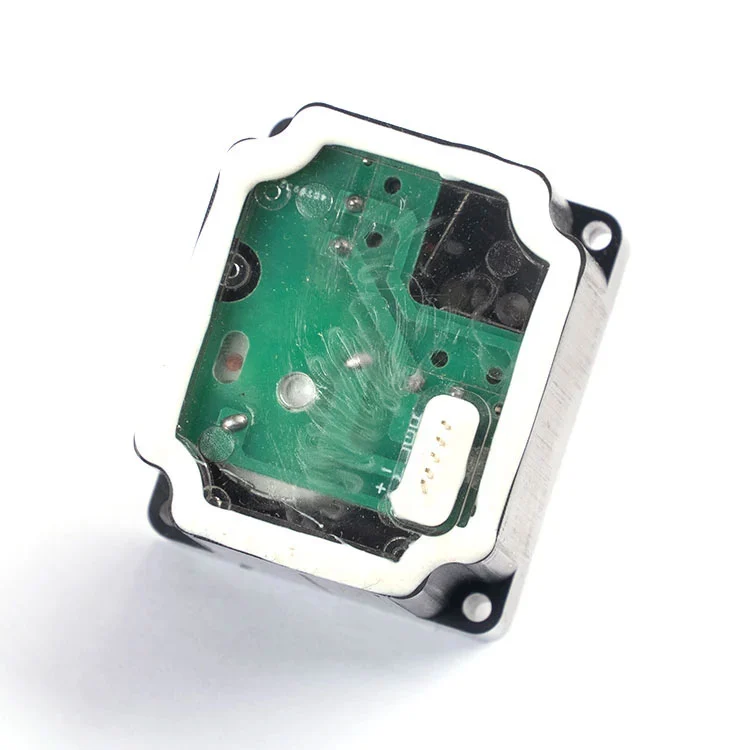

Актуаторът използва стандартен 2,0 mm 5-пинов интерфейс. Функциите и последователността на пиновете могат да бъдат персонализирани според изискванията на вашия проект.
| ПИН номер (2,0 mm) | Определение на функцията на ПИН |
|---|---|
| I | Контролен сигнал за отворен клапан |
| II | Общ терминал (COM) |
| III | Контролен сигнал за затваряне на клапана |
| IV | DC захранване Положително (+) |
| V | DC мощност минус (-) |
Захранващи щифтове.Пин IV и V захранват задвижването на двигателя. Задвижващата верига трябва да бъде оразмерена за ток на блокиран ротор от 450 mA, дори ако нормалният работен ток е ≤25 mA, тъй като поставянето на клапана може за кратко да изисква по-висок ток. Препоръчва се защита срещу обратна полярност на измервателната платка, ако задвижващият механизъм може да се сменя на място.
Контролни щифтове.Pin I, II и III носят управление за отваряне/затваряне и COM. Тази верига трябва да се третира като контролен вход, а не като електропровод, и трябва да остане независима от комуникационния модул, така че повреда в комуникацията да не деактивира управлението на клапана.
Преди освобождаване на обема купувачите трябва да потвърдят последователността на щифтовете, ориентацията на щепсела и позицията на задвижващия механизъм вътре в корпуса на измервателния уред. Kaiye може да предостави проба за механична и електрическа проверка на годността, преди да бъде поставена производствената поръчка.
Задвижващият механизъм е позициониран за платформи за интелигентни измервателни уреди, където сглобяването чрез включване и работа, ниското потребление на ток и стабилната връзка на щифтовете имат повече значение от високоскоростното задействане. Типичните обемни приложения включват:
Тъй като задвижващият механизъм е част от по-широката платформа за водомерни компоненти на Kaiye, купувачите, които се снабдяват с множество компоненти, могат да консолидират квалификация и логистика. Ако вашият проект също така изисква безжична комуникация на ниво измервателен уред, задвижващият механизъм е проектиран да работи заедно с този на Kaiyeбезжичен водомерплатформа. Можете също да прегледате пълнияобхват на задвижването на водомераза сродни модели.
За B2B купувачите „производител“ трябва да означава контрол на процеса, а не просто търговска компания с каталог. Kaiye работи със система за качество ISO 9001, управлява автоматизирано производство на актуаторни възли и произвежда водомерни актуатори повече от две десетилетия. Този задвижващ механизъм без проводник се възползва от тази производствена база по три конкретни начина:
Консистенция на партидата.Връзката с щифтове без проводник премахва ръчното заваряване на кабели, което е един от най-големите източници на вариации от единица към единица при монтажа на задвижващия механизъм. Автоматизираният монтаж и контролираните размери на щифта намаляват вариациите в контактното съпротивление и времето за реакция.
Входящ преглед и финален тест.Стандартното производство включва функционални проверки за потребление на ток, време за реакция и ход на клапана. Купувачите могат да поискат протокола за проверка и плана за вземане на проби, преди да направят обемна поръчка.
Проследимост.Кодът на модела, производствената партида и записите от тестовете се запазват, така че ако се появи проблем на място, засегнатата популация може да бъде изолирана, вместо да се третира всеки задвижващ механизъм в проекта като подозрителен. За повече информация относно производствената база и системата за качество на Kaiye вижтепрофил на компанията и преглед на производството.
Актуаторът без проводник се предлага като стандартен модул, но стандартен не означава фиксиран. За OEM и купувачи на проекти следните елементи обикновено се персонализират след технически преглед:
Определение и последователност на пиновете.Функциите на щифтовете и редът на щифтовете могат да бъдат приведени в съответствие с таблото на измервателния уред.
Конектор и корпус.Типът на щепсела, ориентацията и корпусът на задвижващия механизъм могат да бъдат определени, за да съответстват на корпуса на измервателния уред и приспособлението за монтаж.
Коефициент на намаляване.Ако размерът на вашия клапан е извън DN15–DN25 или въртящият момент на закрепване е необичаен, алтернативно предавателно отношение или ниво на двигателя може да е по-подходящо от стандартната конфигурация 2400:1 или 3700:1.
Брандиране и опаковане.Маркировка с частен етикет, неутрално опаковане и специфично за проекта етикетиране са налични за поръчки за обем.
Типичните MOQ и времето за изпълнение се потвърждават при оферта. Стандартната доставка обикновено е 15–30 дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите.
Какво означава „без проводник“ на този задвижващ механизъм?
Отнася се за щифтово свързване без проводник: задвижващият механизъм се включва директно в основата на измервателния уред и електронния модул чрез 2,0 mm 5-пинов интерфейс, без да е необходимо заваряване на кабел. Това опростява сглобяването и поддържа автоматизирани производствени линии.
За какви калибри на водомера е подходящ безжичният задвижващ механизъм?
Предназначен е за смарт водомери DN15–DN25. Използвайте намаление 2400:1 за измервателни уреди DN15 и DN20 и намаление 3700:1 за измервателни уреди DN25.
Каква е дефиницията на пин?
Стандартната 2,0 mm 5-щифтова дефиниция е: I контролен сигнал за отворен клапан, II общ извод (COM), III контролен сигнал за затваряне на клапан, IV DC мощност положителна (+), V DC мощност отрицателна (-). Функциите и последователността на пиновете могат да бъдат персонализирани.
Може ли дефиницията на щифта, кабелът или марката да бъдат персонализирани?
да Функциите на щифтовете, последователността на щифтовете, типът на конектора и маркировката на частния етикет могат да бъдат определени за обемни поръчки след технически преглед.
Какво е времето за доставка за редовни поръчки?
Времето за доставка обикновено е 15–30 дни и може да бъде по-кратко или по-дълго в зависимост от периода на модела и количеството на поръчката.
