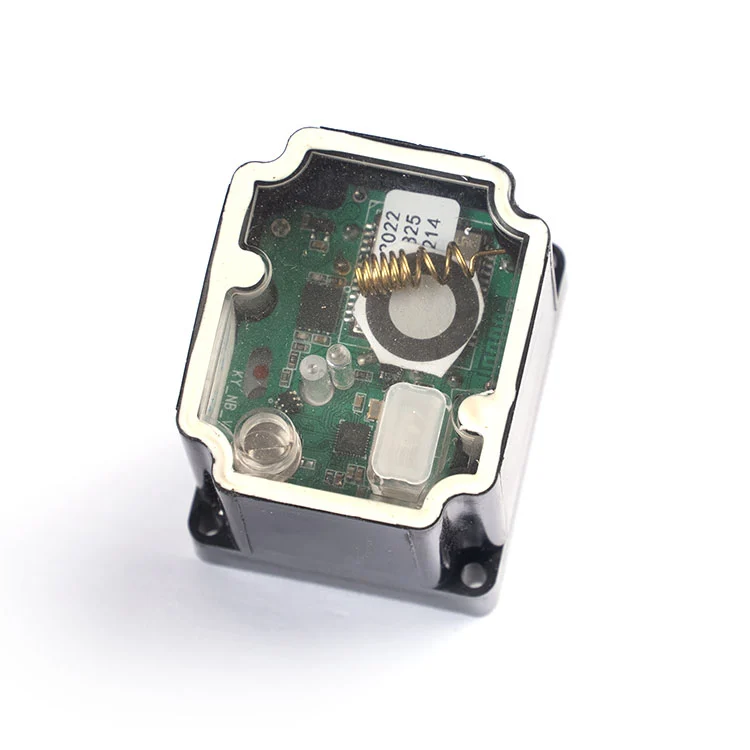

Модулен задвижващ механизъм за водомер 3,6 V за интелигентни водомери DN15–DN25.
3,6 V DC · 2,5–5 V работещ · двойно намаляване: 2400:1 за DN15–DN20, 3700:1 за DN25 · ≥1,8–2,7 N·m въртящ момент · ≤25 mA работен ток · 450 mA ток на заключен ротор · ≤10–16 s отворен/затворен · IP67.
PH-тип 4P конектор с 6 проводника (4 сигнални + 2 захранващи). Проектиран за захранвани с батерии модулни интелигентни измервателни платформи.
Модулен задвижващ механизъм за водомери на едро за DN15–DN25 интелигентни измервателни платформи
Ако набавяте модулни задвижващи механизми за интелигентна водомерна платформа, въпросите за одобрение са предсказуеми: съотношението на редукция съответства ли на размера на вентила, ще издържи ли въртящият момент на остарял вентил и дали конекторът и дефиницията на проводника ще съответстват на вашата платка на измервателния уред без преработка? Този модулен задвижващ механизъм от 3,6 V е изграден около тези три ограничения.
Kaiye произвежда задвижки за водомери от ранното приемане на интелигентното измерване, с годишен капацитет на задвижването от10 милиона комплектаи повече от 30 години опит в производството на хардуер и контролни клапани. Този модулен задвижващ механизъм е част от тази доказана в обема платформа – проектирана за OEM интеграция, последователност на партидите и предвидими срокове за изпълнение.
По-долу ще намерите избора на двойно съотношение, работните параметри, логиката на окабеляването и конектора, ограниченията за доставка и техническите въпроси, които вашият инженерен екип ще зададе, преди да одобри проба.
2400:1 · DN15–DN20
Стандартна жилищна платформа
Коефициент на намаляване
2400:1
Изходен въртящ момент
≥1,8 N·m
Време на отваряне/затваряне
≤10 s
Номинално напрежение
3,6 V DC
Работен ток
≤25 mA
3700:1 · DN25
По-голям отвор / по-висок въртящ момент
Коефициент на намаляване
3700:1
Изходен въртящ момент
≥2,7 N·m
Време на отваряне/затваряне
≤16 s
Номинално напрежение
3,6 V DC
Работен ток
≤25 mA
Какво всъщност решава модулният задвижващ механизъм за купувачите
Повечето проблеми с интегрирането на модулен задвижващ механизъм не идват от двигателя. Те идват от избора на грешно съотношение на редукция за размера на вентила, потреблението на ток, което изтощава батерията по-бързо от очакваното, или дефинициите на съединителя и проводника, които не съответстват на платката на измервателния уред. Този задвижващ механизъм адресира директно тези три точки на повреда.
Двойно съотношение, съответстващо на размера на клапана.2400:1 за DN15–DN20 и 3700:1 за DN25. Версията 3700:1 доставя ≥2,7 N·m, за да се справи с по-високия въртящ момент на фиксатора на клапаните DN25, докато версията 2400:1 поддържа времето за реакция ≤10 s за по-малки отвори.
Ниско потребление на ток за измервателни уреди, захранвани с батерии.Работният ток е ≤25 mA при номинално напрежение 3,6 V, с ток на заключен ротор от 450 mA. Ниският работен ток позволява на задвижващия механизъм да работи от пакет батерии без прекомерно изтощаване, докато фигурата на заключен ротор казва на вашата верига на драйвера какво да очаквате по време на поставяне на клапана.
PH-тип 4P конектор, 6 проводника.4 сигнални линии плюс 2 захранващи проводника. Съединителят е предназначен за модулни измервателни платформи, където задвижващият механизъм се включва в платката, вместо да бъде твърдо свързан.
IP67 за влажни и външни измервателни ями.Корпусът е с класификация IP67 за временно потапяне и проникване на прах, подходящ за външни измервателни кутии, подземни шахти и влажни шкафове.
Технически спецификации, които купувачите трябва да проверят преди поръчка
Таблицата по-долу отразява стандартната конфигурация на модулния задвижващ механизъм. Когато вашата измервателна платформа работи на различно напрежение, крива на въртящия момент или конвенция за конектори, тези параметри могат да бъдат персонализирани по време на прегледа на OEM.
Параметър
Стандартна стойност
Бележка за поръчката
Номинално напрежение
3,6 V DC
Потвърдете съвместимостта с батерията на глюкомера
Обхват на работното напрежение
2,5–5 V DC
По-високото напрежение в диапазона осигурява по-голям въртящ момент, но съкращава живота
Работен ток
≤25 mA
Бюджет за пиков ток по време на движение на вентила, не само в режим на готовност
Ток на заключен ротор
450 mA
Полезно за оразмеряване на драйвер и защитна верига
Коефициент на намаляване
2400:1 (DN15–DN20) 3700:1 (DN25)
Съвпадение на редукционното съотношение с размера на клапана; не използвайте 2400:1 на DN25
Изходен въртящ момент
≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1)
Потвърдете спрямо момента на затягане на клапана и размера на тръбата
Време на отваряне/затваряне
≤10 s (2400:1) ≤16 s (3700:1)
Отваряне към затваряне или затваряне към отваряне при номинално напрежение
Водоустойчив рейтинг
IP67
Подходящ за влажни, предразположени към пръски и външни измервателни кутии
Конектор
Тип PH, 4P с 6 проводника
4 сигнални линии + 2 захранващи проводника; потвърдете дефиницията на проводника спрямо листа с данни
Ако вашата измервателна платка използва различен конектор или очаква различна дефиниция на проводника, инженерният екип на Kaiye може да прегледа снопа и да предложи подходяща конфигурация, вместо да налага стандартен щепсел в несъвместима платка.
Окабеляване и конектор: Какво първо питат инженерите
За модулни платформи за измервателни уреди задвижващият механизъм е толкова добър, колкото и да пасва на измервателната платка, стеблото на клапана и корпуса. Този задвижващ механизъм използва PH-тип 4P конектор с 6 проводника: 4 сигнални линии плюс 2 захранващи проводника. Щепселът е предназначен да се поставя директно в таблото на измервателния уред, вместо да бъде твърдо свързан.
Силово окабеляване.Силовата двойка захранва задвижването на двигателя. Задвижващата верига трябва да бъде оразмерена за ток на блокиран ротор от 450 mA, дори ако нормалният работен ток е ≤25 mA, тъй като поставянето на клапана може за кратко да изисква по-висок ток. Препоръчва се защита срещу обратна полярност на измервателната платка, ако задвижващият механизъм може да се сменя на място.
Сигнално окабеляване.4-те сигнални линии носят контрол на отваряне/затваряне и обратна връзка за позицията. Тази верига трябва да се третира като контролен вход, а не като електропровод, и трябва да остане независима от комуникационния модул, така че повреда в комуникацията да не деактивира управлението на клапана.
Определение на проводника.Текущата продуктова документация показва 6 проводника, но дефинициите на цветовете трябва да бъдат потвърдени спрямо действителния лист с данни преди производството. Купувачите трябва да поискат окончателната електрическа схема и разводка преди одобрението на пробата.
Интерфейс за монтаж.Задвижващият механизъм е проектиран около стеблото на клапана и модела за монтаж, използвани при модулни тела на вентили с интелигентни измервателни уреди DN15–DN25. Преди освобождаването на обема, купувачите трябва да потвърдят квадрата на стеблото, разстоянието между отворите за монтаж и ориентацията на задвижващия механизъм вътре в корпуса на измервателния уред. Kaiye може да достави проба за проверка на механичното прилягане, преди да бъде поставена производствената поръчка.
Ако също така набавяте корпуса на измервателния уред или пълния вентилен комплект, задвижващият механизъм може да бъде прегледан заедно счерупка на водомераи тяло на клапана за намаляване на несъответствието на интерфейса при сглобяване.
Къде се използва модулният задвижващ механизъм: Приложение, подходящо за обемни проекти
Задвижващият механизъм е позициониран за модулни платформи за интелигентни измервателни уреди, където работата с батерии, ниското потребление на ток и щепселният конектор имат повече значение от високоскоростното задействане. Типичните обемни приложения включват:
Интелигентни битови водомери (DN15–DN20).Дистанционно отваряне/затваряне за контрол на фактурирането, управление на просрочени задължения и реакция при течове в жилищни сгради и жилищни сметки, управлявани от комунални услуги. Използвайте версията 2400:1.
Битови и леки търговски измервателни уреди с по-голям отвор (DN25).Когато въртящият момент на седлото на клапана е по-висок и версията 3700:1 е необходима за поддържане на надеждно затваряне.
Неелектрифицирани водомерни ями.Подземни и външни инсталации на измервателни уреди, където 220V мрежа или специални захранващи кабели са непрактични и задвижващият механизъм работи от батерията на измервателния уред.
OEM измервателни платформи.Доставка на задвижващи механизми за производители на водомери, които интегрират модулния задвижващ механизъм в техния собствен водомерен продукт, преди да бъдат изпратени до комуналното предприятие.
Тъй като задвижващият механизъм е част от по-широката платформа за водомерни компоненти на Kaiye, купувачите, които се снабдяват с множество компоненти, могат да консолидират квалификация и логистика. Ако вашият проект също така изисква безжична комуникация на ниво измервателен уред, задвижващият механизъм е проектиран да работи заедно с този на Kaiyeбезжичен водомерплатформа. Можете също да прегледате пълнияобхват на задвижването на водомераза сродни модели.
Качество, последователност и какво всъщност означава тук „производител“.
За B2B купувачите „производител“ трябва да означава контрол на процеса, а не просто търговска компания с каталог. Kaiye работи със система за качество ISO 9001, управлява автоматизирано производство на актуаторни възли и произвежда водомерни актуатори повече от две десетилетия. Този модулен задвижващ механизъм се възползва от тази производствена база по три конкретни начина:
Консистенция на партидата.Зъбните колела се обработват до контролирани размери. Автоматизираното сглобяване намалява вариациите между модулите в мрежата на зъбните колела, изходящия въртящ момент и времето за реакция – критично, когато инсталирате хиляди задвижващи механизми в един комунален проект.
Входящ преглед и финален тест.Стандартното производство включва функционални проверки за потребление на ток, време за реакция и ход на клапана. Купувачите могат да поискат протокола за проверка и плана за вземане на проби, преди да направят обемна поръчка.
Проследимост.Кодът на модела, производствената партида и записите от тестовете се запазват, така че ако се появи проблем на място, засегнатата популация може да бъде изолирана, вместо да се третира всеки задвижващ механизъм в проекта като подозрителен. За повече информация относно производствената база и системата за качество на Kaiye вижтепрофил на компанията и преглед на производството.
OEM персонализиране и условия за доставка
Модулният задвижващ механизъм се предлага като стандартен модул, но стандартен не означава фиксиран. За OEM и купувачи на проекти следните елементи обикновено се персонализират след технически преглед:
Кабел и конектор.Дължината на кабела, диаметърът на проводника, цветният код и типът на съединителя могат да бъдат зададени, за да съответстват на корпуса на измервателния уред и монтажното приспособление.
Дефиниране на проводник и логика за управление.Съпоставянето на сигнала за отваряне/затваряне и полярността на захранването могат да бъдат приведени в съответствие с таблото на измервателния уред.
Коефициент на намаляване.Ако размерът на вашия клапан е извън DN15–DN25 или въртящият момент на закрепване е необичаен, алтернативно предавателно отношение или ниво на двигателя може да е по-подходящо от стандартната конфигурация 2400:1 или 3700:1.
Брандиране и опаковане.Маркировка с частен етикет, неутрално опаковане и специфично за проекта етикетиране са налични за поръчки за обем.
Типичните MOQ и времето за изпълнение се потвърждават при оферта. Стандартната доставка обикновено е 15–30 дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите.
ЧЗВ относно обществените поръчки
За какви спецификации на интелигентния водомер е подходящ модулният задвижващ механизъм? Актуаторът е предназначен за интелигентни водомери DN15–DN25. Използвайте редукция 2400:1 за измервателни уреди DN15 и DN20 и редукция 3700:1 за измервателни уреди DN25, отговаряйки на изискванията за управление на вентила за всеки калибър.
Какво е предимството на ниския работен ток (≤25 mA)? Ниският работен ток намалява консумацията на енергия за измервателни уреди, захранвани от батерии, удължава циклите на смяна на батериите и намалява топлината и шума по време на работа.
Каква е конфигурацията на конектора и окабеляването? Актуаторът използва PH-тип 4P конектор с 6 проводника: 4 сигнални линии плюс 2 захранващи проводника. Потвърдете точната дефиниция на цвета на проводника спрямо действителния лист с данни на продукта, преди да поръчате.
Могат ли кабелът, конекторът или марката да бъдат персонализирани? да Дължина на кабела, габарит на проводника, цветови код, тип конектор и маркировка с частен етикет могат да бъдат посочени за обемни поръчки.
Какво е времето за доставка за редовни поръчки? Времето за доставка обикновено е 15–30 дни и може да бъде по-кратко или по-дълго в зависимост от периода на модела и количеството на поръчката.
