Ако набавяте задвижващи механизми на клапани, захранвани от батерии, за интелигентни водомери, ключовите въпроси винаги са едни и същи: ще издържи ли въртящия момент на остарелите клапани, колко дълго ще работи на пакета със сухи клетки на водомера и ще съвпадне ли окабеляването с вашата платка на водомера без преработка? Този задвижващ механизъм от 3,6 V е изграден около тези три ограничения.
Kaiye произвежда задвижки за водомери от ранното приемане на интелигентното измерване, с годишен капацитет на задвижването от10 милиона комплектаи над 30 години опит в производството на хардуер и контролни клапани. Този задвижващ механизъм със суха клетка е част от тази доказана в обема платформа – проектирана за OEM интеграция, последователност на партидите и предвидими срокове за доставка.
По-долу ще намерите действителните работни параметри, логиката на окабеляването, ограниченията за доставка и техническите въпроси, които вашият инженерен екип ще зададе, преди да одобри проба.
Повечето повреди на измервателните вентили, захранвани от батерии, не идват от двигателя. Те идват от недостатъчен въртящ момент на остарели клапани, ток, изтощаващ батерията по-бързо от очакваното, или окабеляване, което не съответства на платката на измервателния уред. Този задвижващ механизъм адресира директно тези три точки на повреда.
Оценен на ≥1,8 N·m чрез редукция с метална предавка 1500:1, задвижващият механизъм е оразмерен за водомерни вентили с малък отвор. Металните зъбни колела са машинно обработени, а не синтеровани, което запазва изходящия въртящ момент при дълги цикли и намалява риска от оголени зъби при условия на спиране.
Работният ток е ≤25 mA при номинално напрежение 3,6 V, с ток на заключен ротор от 550 mA. Ниският работен ток е това, което позволява на задвижващия механизъм да работи от стандартен пакет със сухи клетки без прекомерно изтощаване на батерията, докато фигурата на заключен ротор казва на вашата верига на драйвера какво да очаквате по време на поставяне на клапана.

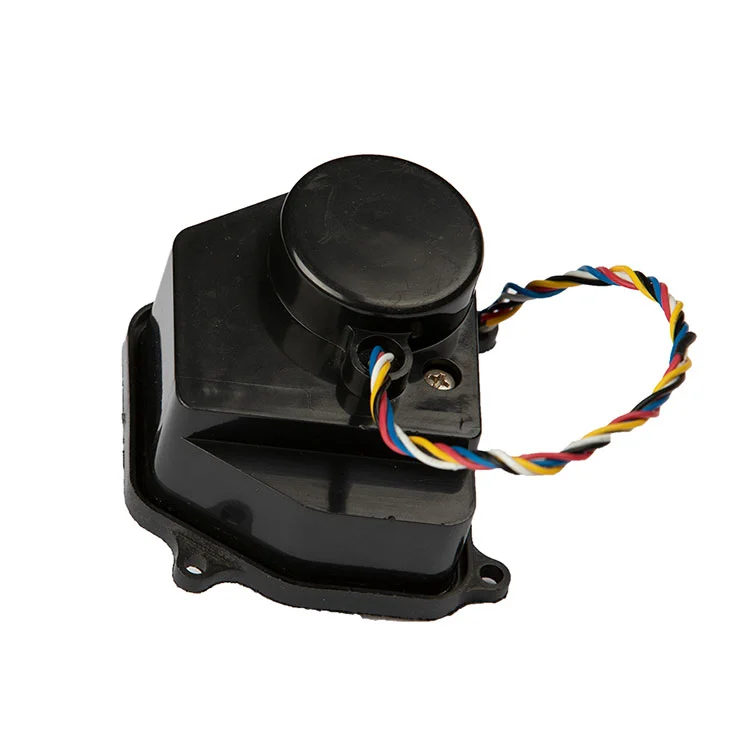

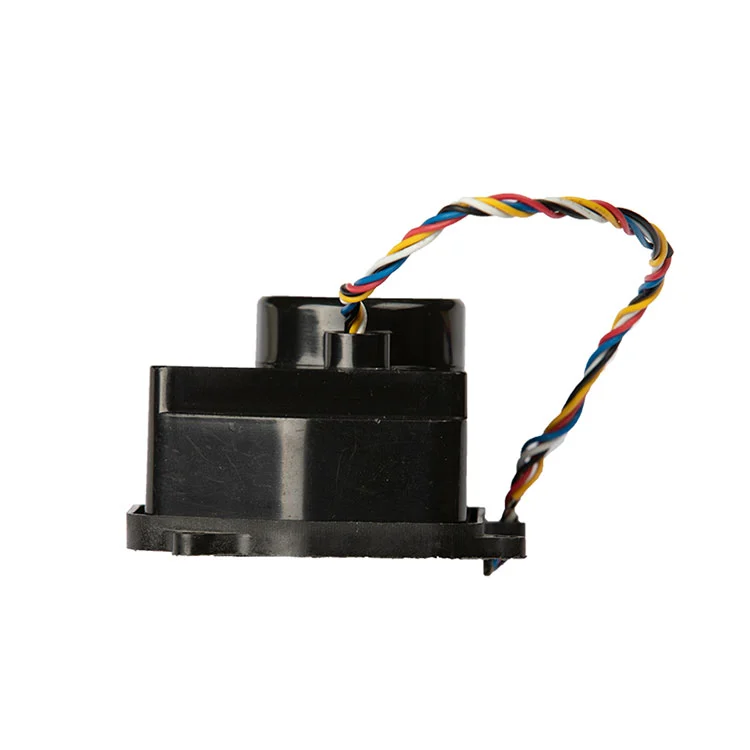

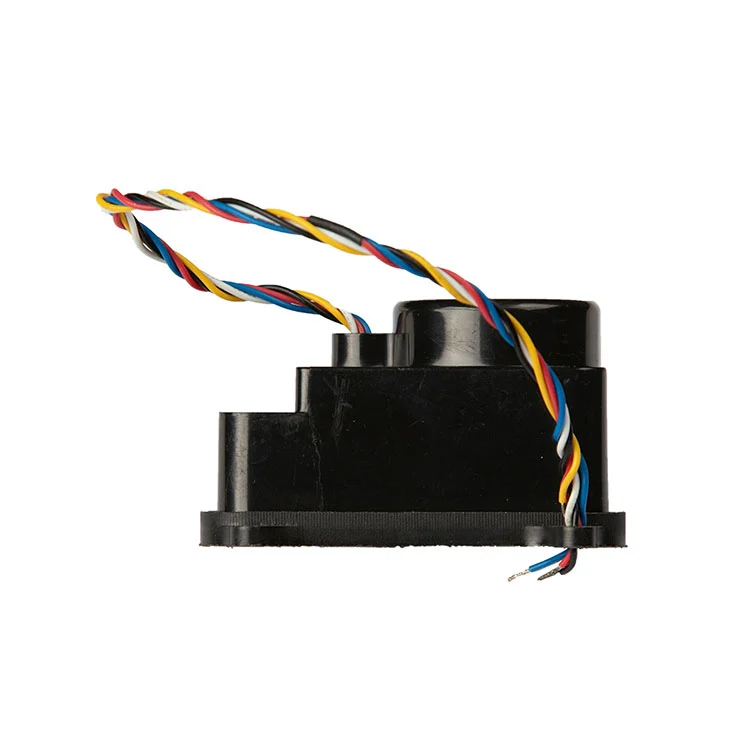

Червен отрицателен, черен положителен, син отворен, бял COM, жълт затворен. Схемата на окабеляване разделя захранването от контролните сигнали за отваряне/затваряне, така че задвижващият механизъм може да се управлява от съществуващата контролна логика на измервателната платка, без да се добавя отделна релейна платка.
Задвижващият механизъм е предназначен за жилищни, подземни и неелектрифицирани инсталационни сценарии, където пускането на 220 V мрежа или специални захранващи кабели е непрактично. Той поддържа стабилно управление на вентила и обратна връзка на сигнала без инфраструктура за захранване на обекта.
Таблицата по-долу отразява стандартната конфигурация на задвижващия механизъм със суха клетка. Когато вашата измервателна платформа работи на различно напрежение, крива на въртящия момент или конвенция за окабеляване, тези параметри могат да бъдат персонализирани по време на OEM прегледа.
| Параметър | Стандартна стойност | Бележка за поръчката |
|---|---|---|
| Номинално напрежение | 3,6 V DC | Потвърдете съвместимостта с пакет със сухи клетки на измервателния уред |
| Обхват на работното напрежение | 2,5–5 V DC | По-високото напрежение в диапазона осигурява по-голям въртящ момент, но съкращава живота |
| Работен ток | ≤25 mA | Бюджет за пиков ток по време на движение на вентила, не само в режим на готовност |
| Ток на заключен ротор | 550 mA | Полезно за оразмеряване на драйвер и защитна верига |
| Изходен въртящ момент | ≥1,8 N·m | Измерено при номинално напрежение; потвърдете спрямо въртящия момент на седлото на клапана |
| Коефициент на намаляване | 1500:1 | Съвпада с платформа за водомерен вентил с малък отвор |
| Време за реакция на клапана | ≤8 s | Отваряне към затваряне или затваряне към отваряне при номинално напрежение |
| Окабеляване | Червен отрицателен, черен положителен, син отворен, бял COM, жълт затворен | Дължината на кабела, конекторът и цветът на проводника могат да бъдат персонализирани |
Ако вашата платка на измервателния уред доставя различен поляритет на контролния сигнал или използва различен конектор, инженерният екип на Kaiye може да прегледа окабеляването и да предложи подходяща конфигурация, вместо да принуждава стандартен сноп към несъвместима платформа на измервателния уред.
За OEM купувачите, задвижващият механизъм е толкова добър, колкото и да пасва на корпуса на измервателния уред, стеблото на клапана и контролната платка. Този задвижващ механизъм със суха клетка използва компактно очертание, предназначено за кутии за интелигентни измервателни уреди с ограничено пространство, със схема на окабеляване, която разделя захранването от контролните сигнали за отваряне/затваряне.
Силово окабеляване.Червеното е отрицателно, черното е положително. Задвижващата верига трябва да бъде оразмерена за ток на блокиран ротор от 550 mA, дори ако нормалният работен ток е ≤25 mA, тъй като поставянето на клапана може за кратко да изисква по-висок ток. Препоръчва се защита срещу обратна полярност на измервателната платка, ако задвижващият механизъм може да се сменя на място.
Контролно окабеляване.Синьото е отворено, бялото е COM, жълтото е близо. Тази верига трябва да се третира като контролен вход, а не като електропровод, и трябва да остане независима от комуникационния модул, така че повреда в комуникацията да не деактивира управлението на клапана.

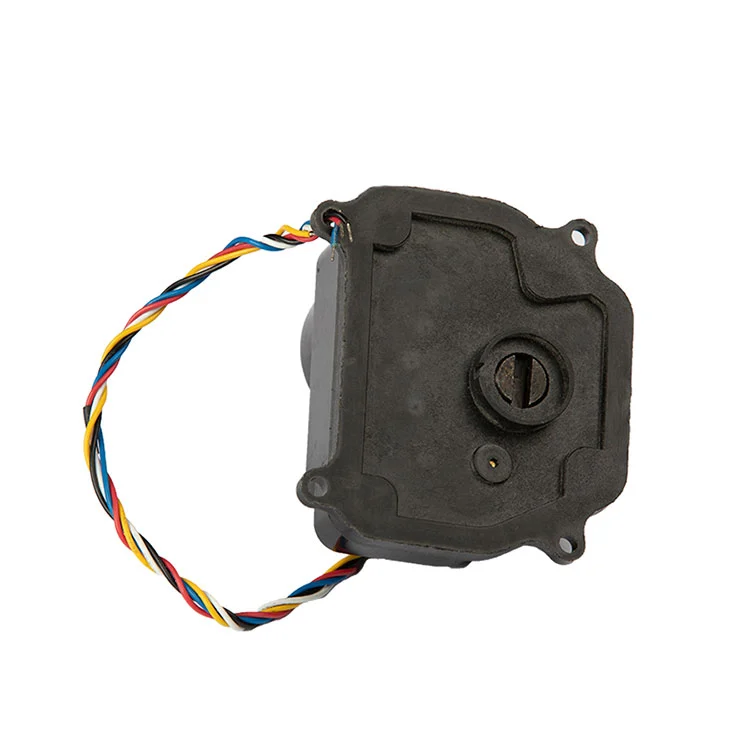

Интерфейс за монтаж.Задвижващият механизъм е проектиран около стеблото на клапана и модела на монтаж, използван при телата на вентили с интелигентен измервателен уред с малък отвор. Преди освобождаването на обема, купувачите трябва да потвърдят квадрата на стеблото, разстоянието между отворите за монтаж и ориентацията на задвижващия механизъм вътре в корпуса на измервателния уред. Kaiye може да достави проба за проверка на механичното прилягане, преди да бъде поставена производствената поръчка.
Ако също така набавяте корпуса на измервателния уред или пълния вентилен комплект, задвижващият механизъм може да бъде прегледан заедно счерупка на водомераи тяло на клапана за намаляване на несъответствието на интерфейса при сглобяване.
Задвижващият механизъм е позициониран за управление на вентил с малък отвор, където работата с батерия и ниският ток са по-важни от високоскоростното задействане. Типичните обемни приложения включват:
Дистанционно отваряне/затваряне за контрол на фактурирането, управление на просрочени задължения и реакция при течове в жилищни сгради и жилищни сметки, управлявани от комунални услуги.
Подземни и външни инсталации на измервателни уреди, където 220V мрежа или специални захранващи кабели са непрактични и задвижващият механизъм работи от пакета със сухи клетки на измервателния уред.
Пакетно инсталиране при обновяване на стари общини, управление на водата в кампуса и подизмерване в индустриалния парк, където задвижващите механизми се доставят в четири- или петцифрени количества.
Доставка на задвижващи механизми за производители на водомери и магазини за автоматизация на вентили, които интегрират задвижващия механизъм в техния собствен водомер или клапанен продукт, преди да бъдат изпратени до комуналното предприятие.
Тъй като задвижващият механизъм е част от по-широката платформа за водомерни компоненти на Kaiye, купувачите, които се снабдяват с множество компоненти, могат да консолидират квалификация и логистика. Ако вашият проект също така изисква безжична комуникация на ниво измервателен уред, задвижващият механизъм е проектиран да работи заедно с този на Kaiyeбезжичен водомерплатформа.
За B2B купувачите „производител“ трябва да означава контрол на процеса, а не просто търговска компания с каталог. Kaiye работи със система за качество ISO 9001, управлява автоматизирано производство на актуаторни възли и произвежда водомерни актуатори повече от две десетилетия. Този задвижващ механизъм със суха клетка се възползва от тази производствена база по три конкретни начина:
Консистенция на партидата.Металните зъбни колела се обработват до контролирани размери. Автоматизираното сглобяване намалява вариациите между модулите в мрежата на зъбните колела, изходящия въртящ момент и времето за реакция – критично, когато инсталирате хиляди задвижващи механизми в един комунален проект.
Входящ преглед и финален тест.Стандартното производство включва функционални проверки за потребление на ток, време за реакция и ход на клапана. Купувачите могат да поискат протокола за проверка и плана за вземане на проби, преди да направят обемна поръчка.
Проследимост.Кодът на модела, производствената партида и записите от тестовете се запазват, така че ако се появи проблем на място, засегнатата популация може да бъде изолирана, вместо да се третира всеки задвижващ механизъм в проекта като подозрителен. За повече информация относно производствената база и системата за качество на Kaiye вижтепрофил на компанията и преглед на производството.
Актуаторът със суха клетка се предлага като стандартен модул, но стандартен не означава фиксиран. За OEM и купувачи на проекти следните елементи обикновено се персонализират след технически преглед:
Кабел и конектор.Дължината на кабела, диаметърът на проводника, цветният код и типът на съединителя могат да бъдат зададени, за да съответстват на корпуса на измервателния уред и монтажното приспособление.
Контролна логика.Поляритетът на сигнала за отваряне/затваряне и конфигурацията на COM могат да бъдат приведени в съответствие с вашата платка за измерване.
Въртящ момент и предавателно отношение.За клапани с по-висок въртящ момент на седлото или различна геометрия на стеблото, алтернативно предавателно отношение или ниво на двигателя може да е по-подходящо от стандартната конфигурация 1500:1.

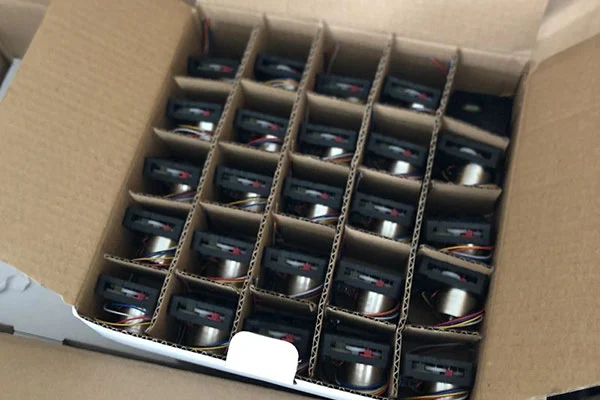

Брандиране и опаковане.Маркировка с частен етикет, неутрално опаковане и специфично за проекта етикетиране са налични за поръчки за обем.
Типично MOQ за стандартна конфигурация започва от 500 броя; персонализираният кабел, конектор или брандиране може да изискват по-висока MOQ и стъпка за одобрение на проба. Времето за изпълнение на стандартните единици обикновено е 15–25 работни дни след потвърждението на поръчката и пробата. Окончателното MOQ и времето за доставка се потвърждават при офертата.
Какво е минималното количество за поръчка?
Стандартната конфигурация започва от 500 броя. Персонализираният кабел, конектор или марка може да изискват по-висока MOQ и стъпка за одобрение на проба.
Може ли задвижващият механизъм да бъде персонализиран за различни дължини на проводници или конектори?
да Дължината на кабела, диаметърът на проводника, цветният код и типът на съединителя могат да бъдат зададени, за да съответстват на корпуса на измервателния уред и монтажното приспособление.
Какво е времето за изпълнение?
Стандартните единици обикновено са 15–25 работни дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите.
Актуаторът съвместим ли е с 3,6 V интелигентни измервателни уреди, захранвани със суха батерия?
да Задвижващият механизъм е проектиран за 3,6 V DC системи със сухи клетъчни батерии, с диапазон на работно напрежение от 2,5–5 V. Потвърдете контролната логика на измервателната платка и натоварването на клапана по време на технически преглед.
