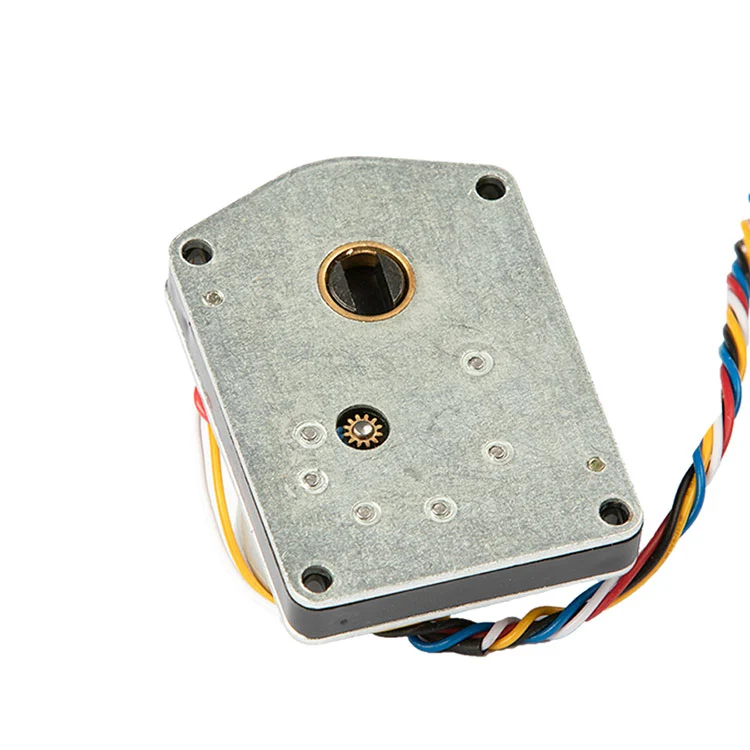

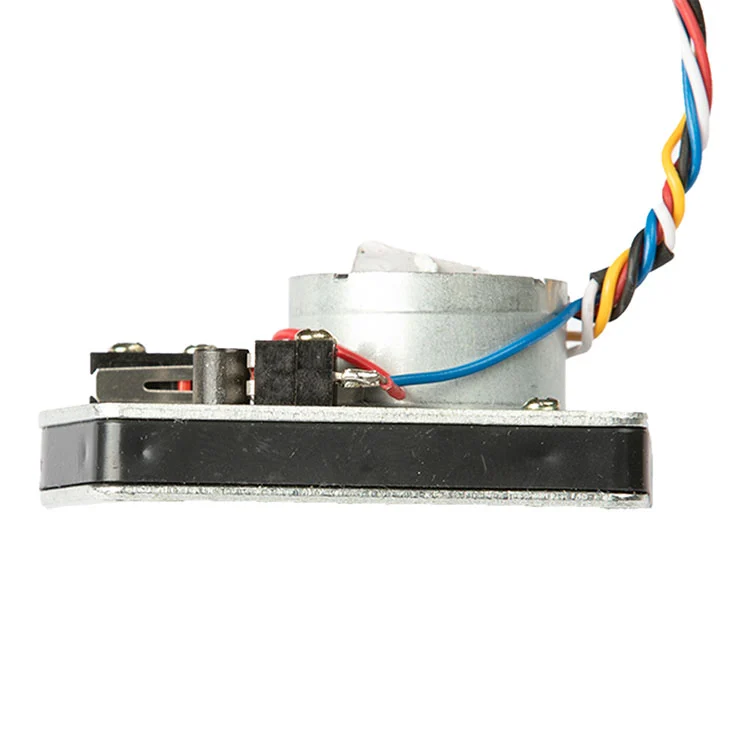

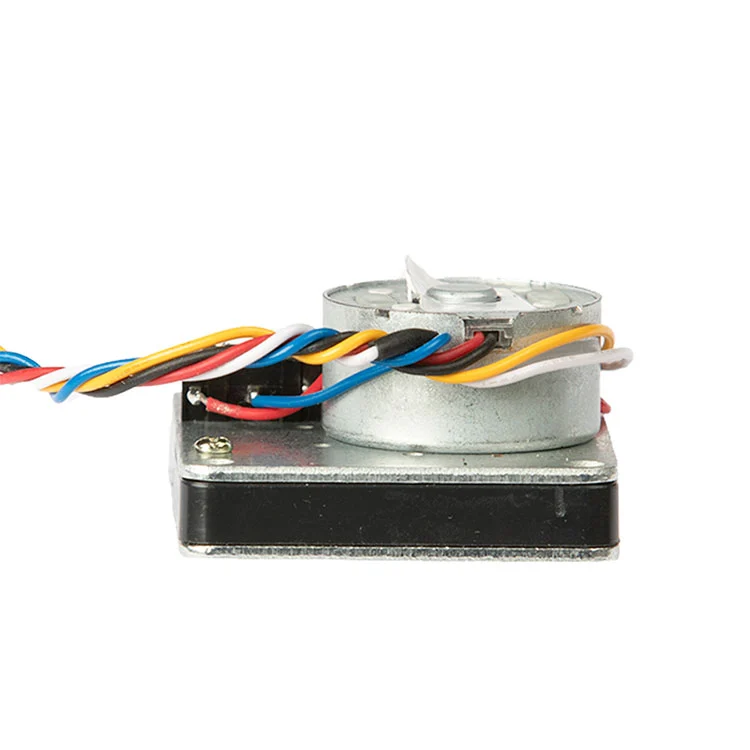

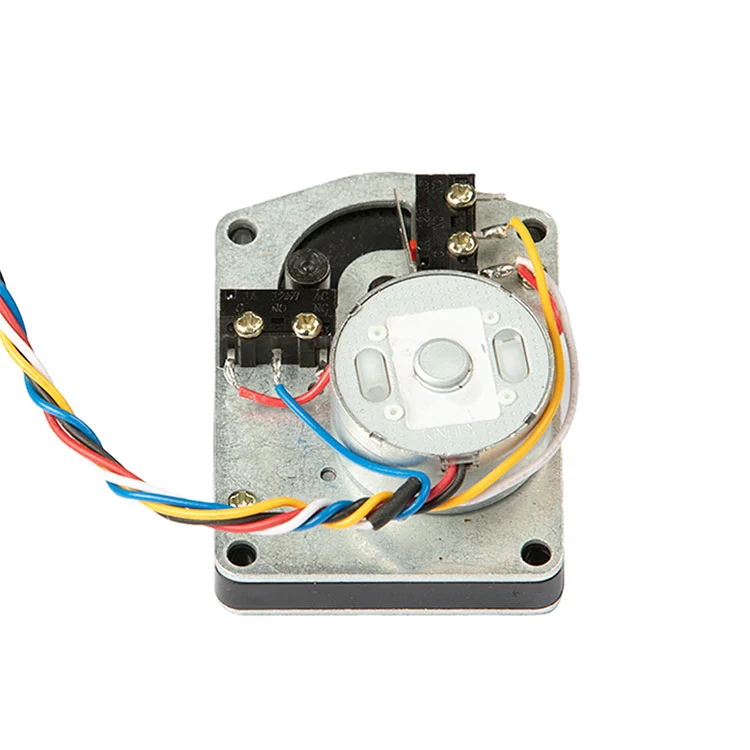

3,6 V задействащ механизъм за управление на сферичен кран за водомер за интелигентни водомери.
3,6 V DC · 2,5–5 V работещ · 1000:1 намаление · >15 kg номинална тяга · ≤25 mA работен ток · 450 mA ток на заключен ротор · ≤13 s отваряне/затваряне.
5-жилен контрол: червен положителен, черен отрицателен, син отворен, бял COM, жълт затворен. Проектиран за управление на сферичен кран в интелигентни водомери за битови и битови нужди.
OEM кабел, конектор и персонализиране на марката. MOQ и времето за доставка се потвърждават при оферта.Изпратете спецификациите на вашия клапан за съответстваща оферта.
Ако набавяте изпълнителни механизми за сферични кранове за интелигентни водомери, въпросите за одобрение са предсказуеми: ще осигури ли достатъчна тяга на остарял сферичен кран, ще отговаря ли текущото потребление на бюджета за мощност на измервателния уред и ще съответства ли окабеляването на вашата платка на измервателния уред без преработка? Този задвижващ механизъм от 3,6 V е изграден около тези три ограничения.
Kaiye произвежда задвижки за водомери от ранното приемане на интелигентното измерване, с годишен капацитет на задвижването от10 милиона комплектаи повече от 30 години опит в производството на хардуер и контролни клапани. Този задвижващ механизъм за сферичен кран е част от тази доказана в обема платформа – проектирана за OEM интеграция, последователност на партидите и предвидими срокове за изпълнение.
По-долу ще намерите действителните работни параметри, логиката на окабеляването, ограниченията за доставка и техническите въпроси, които вашият инженерен екип ще зададе, преди да одобри проба.
Повечето повреди на сферичния кран на интелигентния измервателен уред не идват от двигателя. Те идват от недостатъчна тяга на старите клапани, ток, който изтощава батерията по-бързо от очакваното, или окабеляване, което не съответства на платката на измервателния уред. Този задвижващ механизъм адресира директно тези три точки на повреда.
Таблицата по-долу отразява стандартната конфигурация на задвижващия механизъм на сферичния кран. Когато вашата измервателна платформа работи на различно напрежение, крива на тягата или конвенция за окабеляване, тези параметри могат да бъдат персонализирани по време на OEM прегледа.
| Параметър | Стандартна стойност | Бележка за поръчката |
|---|---|---|
| Номинално напрежение | 3,6 V DC | Потвърдете съвместимостта с батерията на глюкомера |
| Обхват на работното напрежение | 2,5–5 V DC | По-високото напрежение в обхвата осигурява по-голяма тяга, но скъсява живота |
| Работен ток | ≤25 mA | Бюджет за пиков ток по време на движение на вентила, не само в режим на готовност |
| Ток на заключен ротор | 450 mA | Полезно за оразмеряване на драйвер и защитна верига |
| Номинална тяга | >15 кг | Потвърдете спрямо момента на затягане на сферичния кран и размера на тръбата |
| Коефициент на намаляване | 1000:1 | Съответства на платформа за сферичен кран с малък отвор |
| Време на отваряне/затваряне | ≤13 s | Отваряне към затваряне или затваряне към отваряне при номинално напрежение |
| Време на ход без натоварване 6 мм | Приблизително 60 s | Измерено при номинално работно напрежение |
| Окабеляване | Червен положителен, черен отрицателен, син отворен, бял COM, жълт затворен | Дължината на кабела, конекторът и цветът на проводника могат да бъдат персонализирани |
| Водоустойчив рейтинг | Не е посочено в стандартната конфигурация | Потвърдете необходимото IP ниво с инженерство за външни или потопени инсталации |
Ако вашата платка на измервателния уред доставя различен поляритет на контролния сигнал или използва различен конектор, инженерният екип на Kaiye може да прегледа окабеляването и да предложи подходяща конфигурация, вместо да принуждава стандартен сноп към несъвместима платформа на измервателния уред.
За OEM купувачите задвижващият механизъм е толкова добър, колкото и да пасва на корпуса на измервателния уред, стеблото на сферичния кран и контролната платка. Този задвижващ механизъм използва компактна конструкция, предназначена за кутии с интелигентни измервателни уреди с ограничено пространство, със схема на окабеляване, която разделя захранването от контролните сигнали за отваряне/затваряне.
Силово окабеляване.Червеното е положително, черното е отрицателно. Задвижващата верига трябва да бъде оразмерена за ток на блокиран ротор от 450 mA, дори ако нормалният работен ток е ≤25 mA, тъй като поставянето на клапана може за кратко да изисква по-висок ток. Препоръчва се защита срещу обратна полярност на измервателната платка, ако задвижващият механизъм може да се сменя на място.
Контролно окабеляване.Синьото е отворено, бялото е COM, жълтото е близо. Тази верига трябва да се третира като контролен вход, а не като електропровод, и трябва да остане независима от комуникационния модул, така че повреда в комуникацията да не деактивира управлението на клапана.
Интерфейс за монтаж.Задвижващият механизъм е проектиран около стеблото на сферичния кран и модела за монтаж, използван при телата на вентили с интелигентен измервателен уред с малък отвор. Преди освобождаването на обема, купувачите трябва да потвърдят квадрата на стеблото, разстоянието между отворите за монтаж и ориентацията на задвижващия механизъм вътре в корпуса на измервателния уред. Kaiye може да достави проба за проверка на механичното прилягане, преди да бъде поставена производствената поръчка.
Ако също така набавяте корпуса на измервателния уред или пълния вентилен комплект, задвижващият механизъм може да бъде прегледан заедно счерупка на водомераи тяло на клапана за намаляване на несъответствието на интерфейса при сглобяване.
Задвижващият механизъм е позициониран за управление на сферичен кран с малък отвор, където работата с батерия и ниският ток са по-важни от високоскоростното задействане. Типичните обемни приложения включват:
Тъй като задвижващият механизъм е част от по-широката платформа за водомерни компоненти на Kaiye, купувачите, които се снабдяват с множество компоненти, могат да консолидират квалификация и логистика. Ако вашият проект също така изисква безжична комуникация на ниво измервателен уред, задвижващият механизъм е проектиран да работи заедно с този на Kaiyeбезжичен водомерплатформа. Можете също да прегледате пълнияобхват на задвижването на водомераза сродни модели.
За B2B купувачите „производител“ трябва да означава контрол на процеса, а не просто търговска компания с каталог. Kaiye работи със система за качество ISO 9001, управлява автоматизирано производство на актуаторни възли и произвежда водомерни актуатори повече от две десетилетия. Този актуатор на сферичен кран се възползва от тази производствена база по три конкретни начина:
Консистенция на партидата.Зъбните колела се обработват до контролирани размери. Автоматизираното сглобяване намалява вариациите от модул към модул в мрежата на зъбните колела, мощността на тягата и времето за реакция – критично, когато инсталирате хиляди задвижващи механизми в проект за комунални услуги.
Входящ преглед и финален тест.Стандартното производство включва функционални проверки за потребление на ток, време за реакция и ход на клапана. Купувачите могат да поискат протокола за проверка и плана за вземане на проби, преди да направят обемна поръчка.
Проследимост.Кодът на модела, производствената партида и записите от тестовете се запазват, така че ако се появи проблем на място, засегнатата популация може да бъде изолирана, вместо да се третира всеки задвижващ механизъм в проекта като подозрителен. За повече информация относно производствената база и системата за качество на Kaiye вижтепрофил на компанията и преглед на производството.
Актуаторът на сферичния кран се предлага като стандартен модул, но стандартен не означава фиксиран. За OEM и купувачи на проекти следните елементи обикновено се персонализират след технически преглед:
Кабел и конектор.Дължината на кабела, диаметърът на проводника, цветният код и типът на съединителя могат да бъдат зададени, за да съответстват на корпуса на измервателния уред и монтажното приспособление.
Контролна логика.Поляритетът на сигнала за отваряне/затваряне и конфигурацията на COM могат да бъдат приведени в съответствие с вашата платка за измерване.
Тяга и предавателно отношение.За клапани с по-голяма тяга на седлото или различна геометрия на стеблото, алтернативно предавателно отношение или ниво на двигателя може да бъде по-подходящо от стандартната конфигурация 1000:1.
Брандиране и опаковане.Маркировка с частен етикет, неутрално опаковане и специфично за проекта етикетиране са налични за поръчки за обем.
Типичните MOQ и времето за изпълнение се потвърждават при оферта. Стандартната доставка обикновено е 15–30 дни след потвърждението на поръчката и пробата, в зависимост от количеството на поръчката и наличността на компонентите.
Производител ли сте?
да Kaiye има собствена фабрика с повече от 30 години производствен опит.
Можете ли да опаковате този продукт според нашите изисквания?
да Персонализираното опаковане и етикетиране са добре дошли за обемни поръчки.
Какво е времето за доставка за редовни поръчки?
Времето за доставка обикновено е 15–30 дни и може да бъде по-кратко или по-дълго в зависимост от периода на модела и количеството на поръчката.
Какво е определението за окабеляване?
Червеното е положително, черното е отрицателно, синьото е отворено, бялото е COM, а жълтото е близо.
Каква е водоустойчивостта?
Стандартната конфигурация не определя IP рейтинг. Потвърдете необходимото IP ниво с инженеринг за външни или потопени инсталации.
Съвместим ли е с интелигентни водомери със суха клетъчна батерия 3,6 V?
да Актуаторът е предназначен за 3,6 V DC системи с диапазон на работно напрежение от 2,5–5 V. Потвърдете логиката на контролната платка на измервателния уред и натоварването на клапана по време на технически преглед.
